تصميم وتنفيذ شبكة مكتب منزلي صغير (SOHO)

الهدف:

بناء شبكة لفرع جديد لشركة Tyrant ، مع عزل الأقسام الثلاثة (الإدارة، المالية، وخدمة العملاء) باستخدام تقنية الـ VLANs وتوفير شبكة لاسلكية (Wi-Fi) لكل قسم، مع تفعيل خاصية توزيع العناوين تلقائياً (DHCP).

دراسة الحالة والمتطلبات للمشروع:

شركة Tyrant هي شركة سريعة النمو في شمال كندا وتخدم أكثر من 2 مليون عميل عالمياً. تعمل الشركة في بيع وشراء المواد الغذائية، وتدار عملياتها بشكل أساسي من المقر الرئيسي. تنوي الشركة افتتاح فرع لها بالقاهرة ، ولذلك تحتاج إلى خريجي تقنية معلومات لتصميم شبكة هذا الفرع، على أن تعمل الشبكة بشكل منفصل عن المقر الرئيسي.

كونها شبكة صغيرة، حددت الشركة المتطلبات التالية للتنفيذ:

  • استخدام موجه (Router) واحد و مبدل (Switch) واحد (جميعها من منتجات CISCO).

  • تقسيم الشبكة لـ 3 أقسام: (الإدارة وتقنية المعلومات، المالية والموارد البشرية، خدمة العملاء والاستقبال).

  • وضع كل قسم في شبكة وهمية (VLAN) مستقلة.

  • توفير شبكة لاسلكية (Wireless) لكل قسم.

  • يجب أن تحصل الأجهزة المضيفة على عناوين IPv4 تلقائياً (DHCP).

  • يجب أن تكون جميع الأجهزة في مختلف الأقسام قادرة على التواصل فيما بينها.

ملاحظة: افترض أن مزود الخدمة (ISP) منحك الشبكة الأساسية 192.168.1.0. بصفتك المهندس المسؤول، صمم ونفذ الشبكة بناءً على ذلك.

التقنيات المستخدمة في التنفيذ:

  • إنشاء شبكة بسيطة باستخدام Router و Access Layer Switch.

  • توصيل الأجهزة باستخدام الكابلات الصحيحة.

  • إنشاء الـ VLANs وتعيين المنافذ (Ports) لكل منها.

  • تقسيم الشبكة (Subnetting) وعنونة الـ IP.

  • إعداد التوجيه بين الـ VLANs باستخدام تقنية Router on a stick.

  • إعداد خادم DHCP (باستخدام الراوتر كخادم).

  • إعداد الشبكة اللاسلكية WLAN باستخدام (Cisco Access Point).

  • إعدادات الأجهزة النهائية (Host Devices).

  • اختبار والتحقق من جودة الاتصال.

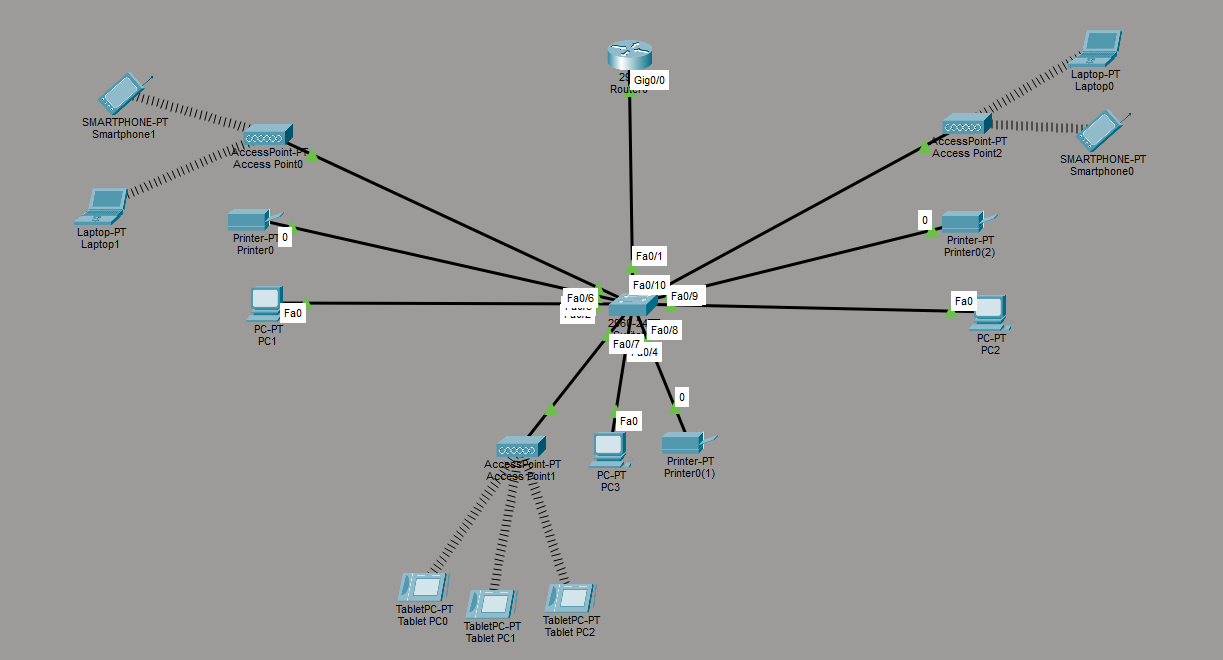

Addressing & VLAN Plan (تخطيط العناوين والـ VLANs):

DepartmentVLAN IDSubnetGateway (Router Interface)
Admin/IT10192.168.1.0/27192.168.1.1
Finance/HR20192.168.1.32/27192.168.1.33
Customer Service30192.168.1.64/27192.168.1.65

كود الراوتر


Router>enable
Router#Configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname CAI-Router
CAI-Router(config)#no ip domain-lookup
CAI-Router(config)#enable secret Cisco123
CAI-Router(config)#line console 0
CAI-Router(config-line)#password CCNA123
CAI-Router(config-line)#login
CAI-Router(config-line)#logging synchronous
CAI-Router(config-line)#exec-timeout 10 0
CAI-Router(config-line)#exit
CAI-Router(config)#line vty 0 4
CAI-Router(config-line)#password Remote123
CAI-Router(config-line)#login
CAI-Router(config-line)#transport input all
CAI-Router(config-line)#exit
CAI-Router(config)#service password-encryption
CAI-Router(config)#banner motd #
Enter TEXT message.  End with the character '#'.
****************************************
* WARNING: Authorized Access Only     *
* All actions are monitored           *
****************************************
#

CAI-Router(config)#bann
CAI-Router(config)#banner login #
Enter TEXT message.  End with the character '#'.
****************************************
* Please login with your credentials   *
****************************************
#

CAI-Router(config)#ip dh
CAI-Router(config)#ip dhcp ex
CAI-Router(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10
CAI-Router(config)#ip p
CAI-Router(config)#ip dh
CAI-Router(config)#ip dhcp ex
CAI-Router(config)#ip dhcp excluded-address 192.168.1.33 192.168.1.43
CAI-Router(config)#ip dhc
CAI-Router(config)#ip dhcp ex
CAI-Router(config)#ip dhcp excluded-address 192.168.1.65 192.168.1.75
CAI-Router(config)#int
CAI-Router(config)#interface g
CAI-Router(config)#interface gigabitEthernet 0/0
CAI-Router(config-if)#en
CAI-Router(config-if)#enc
CAI-Router(config-if)#no s
CAI-Router(config-if)#no sh
CAI-Router(config-if)#no shutdown

CAI-Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

CAI-Router(config-if)#exit
CAI-Router(config-if)#exit
CAI-Router(config)#in
CAI-Router(config)#interface g
CAI-Router(config)#interface gigabitEthernet 0/0.10
CAI-Router(config-subif)#
%LINK-3-UPDOWN: Interface GigabitEthernet0/0.10, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0.10, changed state to up

CAI-Router(config-subif)#en
CAI-Router(config-subif)#encapsulation do
CAI-Router(config-subif)#encapsulation dot1Q 10
CAI-Router(config-subif)#ip ad
CAI-Router(config-subif)#ip address 192.168.1.1 255.255.255.224
CAI-Router(config-subif)#interface gigabitEthernet 0/0.20
CAI-Router(config-subif)#
%LINK-3-UPDOWN: Interface GigabitEthernet0/0.20, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0.20, changed state to up

CAI-Router(config-subif)#encapsulation dot1Q 20
CAI-Router(config-subif)#ip address 192.168.1.33 255.255.255.224
CAI-Router(config-subif)#interface gigabitEthernet 0/0.30
CAI-Router(config-subif)#
%LINK-3-UPDOWN: Interface GigabitEthernet0/0.30, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0.30, changed state to up

CAI-Router(config-subif)#encapsulation dot1Q 30
CAI-Router(config-subif)#ip address 192.168.1.65 255.255.255.224
CAI-Router(config-subif)#exit
CAI-Router(config-subif)#exit
CAI-Router(config)#ip dh
CAI-Router(config)#ip dhcp po
CAI-Router(config)#ip dhcp pool Admin_pool
CAI-Router(dhcp-config)#net
CAI-Router(dhcp-config)#network 192.168.1.0 255.255.255.224
CAI-Router(dhcp-config)#de
CAI-Router(dhcp-config)#default-router 192.168.1.1
CAI-Router(dhcp-config)#ip dhcp pool Finance_Pool
CAI-Router(dhcp-config)#network 192.168.1.32 255.255.255.224
CAI-Router(dhcp-config)#default-router 192.168.1.33
CAI-Router(dhcp-config)#ip dhcp pool Customer_pool
CAI-Router(dhcp-config)#network 192.168.1.64 255.255.255.224
CAI-Router(dhcp-config)#default-router 192.168.1.65
CAI-Router(dhcp-config)#do write
Building configuration...

[OK]

كود السويتش



Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname Root-Sw
Root-Sw(config)#no ip domain-lookup
Root-Sw(config)#enable secret Cisco123
Root-Sw(config)#line console 0
Root-Sw(config-line)#password CCNA123
Root-Sw(config-line)#login
Root-Sw(config-line)#logging synchronous
Root-Sw(config-line)#exec-timeout 10 0
Root-Sw(config-line)#exit
Root-Sw(config)#line vty 0 4
Root-Sw(config-line)#password Remote123
Root-Sw(config-line)#logging synchronous
Root-Sw(config-line)#transport input all
Root-Sw(config-line)#exit
Root-Sw(config)#service password-encryption
Root-Sw(config)#banner motd #****************************************
Enter TEXT message.  End with the character '#'.
* WARNING: Authorized Access Only     *
* All actions are monitored           *
****************************************
#

Root-Sw(config)#vlan 10
Root-Sw(config-vlan)#name Admin_it
Root-Sw(config-vlan)#?
VLAN configuration commands:
  exit         Apply changes, bump revision number, and exit mode
  name         Ascii name of the VLAN
  no           Negate a command or set its defaults
  remote-span  Add the Remote Switched Port Analyzer (RSPAN) feature to the VLAN
Root-Sw(config-vlan)#ex
Root-Sw(config)#vlan 20
Root-Sw(config-vlan)#name Finance_HR
Root-Sw(config-vlan)#vlan 30
Root-Sw(config-vlan)#name Customer_service
Root-Sw(config-vlan)#ex
Root-Sw(config)#
Root-Sw(config)#inf
Root-Sw(config)#int
Root-Sw(config)#interface f
Root-Sw(config)#interface fastEthernet 0/1
Root-Sw(config-if)#sw
Root-Sw(config-if)#switchport mo
Root-Sw(config-if)#switchport mode tr
Root-Sw(config-if)#switchport mode trunk

Root-Sw(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Root-Sw(config-if)#exit
Root-Sw(config)#ip default-gateway 192.168.1.1
Root-Sw(config)#interface vlan 10
%LINK-5-CHANGED: Interface Vlan10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up

Root-Sw(config-if)#no shutdown
Root-Sw(config-if)#ip address 192.168.1.2 255.255.255.224
Root-Sw(config)#interface vlan 20
Root-Sw(config-if)#
%LINK-5-CHANGED: Interface Vlan20, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up

Root-Sw(config-if)#no shutdown
Root-Sw(config-if)#ip address 192.168.1.34 255.255.255.224
Root-Sw(config-if)#exit
Root-Sw(config)#interface vlan 30
Root-Sw(config-if)#
%LINK-5-CHANGED: Interface Vlan30, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up

Root-Sw(config-if)#no shutdown
Root-Sw(config-if)#ip ad
Root-Sw(config-if)#ip address 192.168.1.66 255.255.255.224
Root-Sw(config-if)#exit
Root-Sw(config)#
Root-Sw(config)#interface fastEthernet 0/2
Root-Sw(config-if)#switchport mode access
Root-Sw(config-if)#switchport access vlan 10
Root-Sw(config-if)#exit
Root-Sw(config)#interface fastEthernet 0/3
Root-Sw(config-if)#switchport mode access
Root-Sw(config-if)#switchport access vlan 20
Root-Sw(config-if)#exit
Root-Sw(config)#interface fastEthernet 0/4
Root-Sw(config-if)#switchport mode access
Root-Sw(config-if)#switchport access vlan 30
Root-Sw(config)#interface range fastEthernet 0/5-6
Root-Sw(config-if-range)#sw
Root-Sw(config-if-range)#switchport mo
Root-Sw(config-if-range)#switchport mode a
Root-Sw(config-if-range)#switchport mode access ac
Root-Sw(config-if-range)#switchport mode access ?

Root-Sw(config-if-range)#switchport mode access
Root-Sw(config-if-range)#sw
Root-Sw(config-if-range)#switchport ac
Root-Sw(config-if-range)#switchport access vl
Root-Sw(config-if-range)#switchport access vlan 10
Root-Sw(config-if-range)#ex

Root-Sw(config)#interface range fastEthernet 0/9-10
Root-Sw(config-if-range)#switchport mode access
Root-Sw(config-if-range)#switchport access vlan 20
Root-Sw(config-if-range)#ex
Root-Sw(config)#interface range fastEthernet 0/7-8
Root-Sw(config-if-range)#switchport mode access
Root-Sw(config-if-range)#switchport access vlan 30
Root-Sw(config-if-range)#do wr
Building configuration...
[OK]
Root-Sw(config-if-range)#
تحميل ملف pkt
